Cómo las lentes de las cámaras ADAS mejoran la seguridad al conducir

Los sistemas avanzados de asistencia al conductor, conocidos comúnmente como ADAS, se están convirtiendo en una parte importante de la seguridad de los vehículos modernos. Estos sistemas ayudan a los conductores a detectar las condiciones de la carretera, monitorear los objetos del entorno, identificar riesgos potenciales y mejorar la percepción general de la conducción.

En muchas aplicaciones ADAS, las cámaras desempeñan un papel fundamental en la recopilación de información visual. Sin embargo, la calidad de imagen de un sistema de cámara no depende únicamente del sensor de imagen. La lente de la cámara es el primer componente óptico que capta la luz y forma la imagen antes de que esta llegue al sensor.

Un adecuado lente de la cámara ADAS Puede ayudar a mejorar el campo de visión, la nitidez de la imagen, el control de la distorsión, el rendimiento en condiciones de poca luz y la estabilidad a largo plazo. Estos factores están estrechamente relacionados con la eficacia con la que un módulo de cámara puede respaldar las funciones de seguridad en la conducción.

¿Qué es una lente de cámara ADAS?

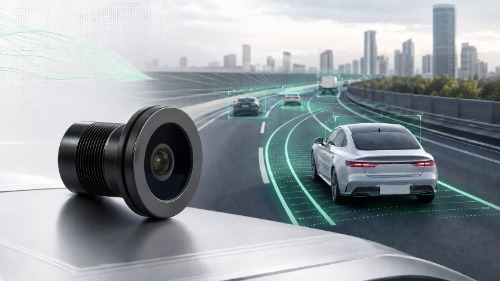

La lente de una cámara ADAS es una lente óptica que se utiliza en los módulos de cámara de los automóviles para aplicaciones avanzadas de asistencia al conductor. Ayuda a capturar información visual del entorno del vehículo y envía la imagen al sensor para su posterior procesamiento por parte del sistema.

Los objetivos de las cámaras ADAS se pueden utilizar en diferentes aplicaciones de cámaras para automóviles, entre las que se incluyen:

• Cámaras de visión frontal
• Cámaras de visión trasera
• Cámaras de visión periférica
• Sistemas de monitoreo del conductor
• Sistemas de monitoreo de ocupantes
• Sistemas de monitorización de cámaras
• Cámaras de asistencia al estacionamiento
• Sistemas de advertencia de salida de carril
• Sistemas de reconocimiento de señales de tráfico

Las distintas aplicaciones de los sistemas avanzados de asistencia al conductor (ADAS) requieren diseños de lentes diferentes. Por ejemplo, una cámara frontal puede requerir nitidez a larga distancia y baja distorsión, mientras que una cámara de visión periférica suele requerir un campo de visión más amplio y una calidad de imagen estable en los bordes.

Por qué las lentes de las cámaras son importantes en los sistemas ADAS

Los sistemas ADAS dependen de una entrada de imagen nítida y estable para reconocer las condiciones de la carretera, los vehículos, los peatones, las marcas viales, las señales de tráfico y los obstáculos. Si la lente no ofrece un rendimiento óptico adecuado, es posible que el sensor no reciba información de imagen precisa.

El objetivo de la cámara afecta a varios factores clave de la imagen:

• Campo de visión
• Claridad de la imagen
• Control de distorsión
• Coincidencia de resolución
• Rendimiento en condiciones de poca luz
• Fiabilidad ambiental
• Compatibilidad de la estructura mecánica

Una lente de cámara automotriz bien diseñada ayuda al módulo de la cámara a capturar datos de imagen más fiables, lo que puede contribuir a un rendimiento más seguro y estable de los sistemas avanzados de asistencia al conductor (ADAS, por sus siglas en inglés).

Un campo de visión más amplio ayuda a capturar más información de la carretera.

El campo de visión es uno de los factores más importantes a la hora de seleccionar la lente de una cámara ADAS. Un campo de visión más amplio permite a la cámara capturar más información del entorno, lo cual resulta útil para aplicaciones como cámaras de visión trasera, sistemas de visión periférica, asistencia al estacionamiento y monitorización de la vista lateral.

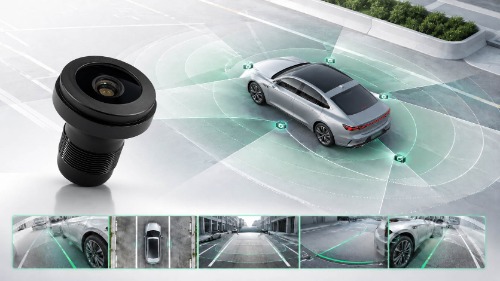

Por ejemplo, la lente de una cámara de visión trasera debe cubrir la zona detrás del vehículo para ayudar al conductor a observar los obstáculos al dar marcha atrás. La lente de una cámara de visión periférica debe capturar una amplia zona alrededor del vehículo para ofrecer una vista de 360 ​​grados.

Sin embargo, un campo de visión más amplio no siempre es mejor por sí solo. Debe equilibrarse con el control de la distorsión, la nitidez de la imagen, el tamaño del sensor y los requisitos específicos de la aplicación. En el caso de los módulos de cámara ADAS, la selección de la lente debe tener en cuenta tanto el rendimiento óptico como las necesidades de imagen del sistema.

La baja distorsión permite un reconocimiento de imágenes más preciso.

El control de la distorsión es especialmente importante para las lentes de las cámaras ADAS. En las aplicaciones de cámaras para automóviles, la distorsión de la imagen puede afectar la apariencia de los objetos, las líneas de la carretera y el entorno circundante.

Para aplicaciones como el reconocimiento de carriles, la detección de objetos, la asistencia al estacionamiento y los sistemas de visión periférica, una baja distorsión ayuda a mantener una estructura de imagen más precisa. Esto es especialmente importante cerca del borde de la imagen, donde los objetivos gran angular pueden producir una distorsión más visible.

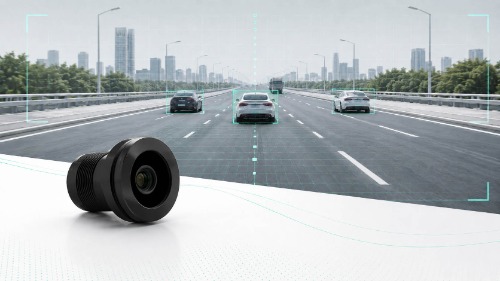

A Lente de cámara ADAS de baja distorsión Puede ayudar a mejorar la coherencia de la imagen y a que la escena capturada se acerque más al entorno real. Esto resulta valioso para los sistemas que dependen del reconocimiento de imágenes y el análisis visual.

La coincidencia de lentes de alta resolución mejora la detección de objetos.

Actualmente, muchos módulos de cámaras para automóviles utilizan sensores de 2 MP, 5 MP, 8 MP o incluso de mayor resolución. Sin embargo, un sensor de alta resolución también requiere una lente con un rendimiento óptico similar.

Si la resolución de la lente no es suficiente, es posible que el sensor no ofrezca todo su potencial de calidad de imagen. Esto puede resultar en una menor nitidez de la imagen, un reconocimiento de detalles inferior y un rendimiento más deficiente en la detección de objetos.

Al elegir una lente para la cámara ADAS, es importante evaluar si cumple con los requisitos de tamaño del sensor, resolución, círculo de imagen y campo de visión. Una lente adecuada permite que el módulo de la cámara capture detalles más nítidos, lo que facilita un mejor reconocimiento de vehículos, peatones, marcas viales y otros objetos.

Imágenes estables en diferentes condiciones de conducción.

Los vehículos operan en diversos entornos. Las cámaras ADAS pueden necesitar funcionar de día, de noche, con lluvia, en túneles, en condiciones de poca luz y a contraluz. Estas condiciones cambiantes imponen mayores exigencias al rendimiento óptico de las lentes de las cámaras automotrices.

Dependiendo de los requisitos del proyecto, el diseño de la lente puede necesitar considerar:

• Imágenes con poca luz
• Compatibilidad con IR
• Rendimiento antirreflejos
• Recubrimiento óptico
• Cambios de temperatura
• Requisitos de impermeabilidad y resistencia al polvo
• Resistencia a la vibración

El rendimiento estable de la imagen ayuda al módulo de la cámara a proporcionar información visual más consistente en diferentes condiciones de conducción.

Las aplicaciones automotrices requieren un diseño de lentes confiable.

Las aplicaciones de cámaras para automóviles tienen requisitos de fiabilidad más elevados que muchas aplicaciones de electrónica de consumo. Los objetivos deben soportar cambios de temperatura, vibraciones, humedad, polvo, exposición al agua y un funcionamiento prolongado.

En los proyectos automotrices, el control de calidad estable y la consistencia en la producción son fundamentales. Una lente utilizada en un módulo de cámara automotriz no solo debe cumplir con los requisitos ópticos, sino también garantizar un ensamblaje fiable y una producción en masa.

Wintop Optics cuenta con certificaciones TS16949 e ISO, así como experiencia en proyectos de lentes para automóvilesEstas capacidades contribuyen a mantener un control de calidad estable, una evaluación basada en proyectos y una cooperación a largo plazo para aplicaciones de módulos de cámaras para automóviles.

Aplicaciones comunes de cámaras ADAS y requisitos de lentes

Las distintas aplicaciones de cámaras ADAS requieren diferentes diseños ópticos y estructurales. A continuación se muestran algunos ejemplos comunes:

Para cada aplicación, la lente debe seleccionarse en función del sensor, el campo de visión, la resolución, la distancia de trabajo, la estructura y los requisitos ambientales.

Cómo elegir el objetivo de cámara ADAS adecuado

Para elegir la lente adecuada para una cámara ADAS, los clientes suelen necesitar evaluar tanto los requisitos ópticos como la estructura mecánica. Proporcionar información completa del proyecto puede ayudar a los ingenieros a recomendar la solución de lente más apropiada.

La información clave suele incluir:

• Escenario de aplicación
• Modelo de sensor
• Tamaño del sensor
• Requisito de resolución
• Requisito de campo de visión
• Distancia de trabajo
• Estructura de la lente
• Tipo de montaje
• Requisito de impermeabilidad
• Temperatura de funcionamiento
• requisito IR
• Etapa del proyecto

Wintop Optics ofrece diversas opciones de estructura de lentes, incluyendo soluciones M7, M8, M9, M10, M12 y AA. La estructura adecuada depende del diseño del módulo de la cámara, los requisitos ópticos, el método de ensamblaje y el entorno de aplicación.

Soluciones de lentes para cámaras ADAS de Wintop Optics

Wintop Optics proporciona soluciones de lentes ópticas para aplicaciones de módulos de cámaras de automoción, incluidas cámaras de visión trasera, cámaras de visión periférica, CMS, DMS, OMS y otros sistemas relacionados con ADAS.

Con certificaciones TS16949 e ISO, y experiencia en proyectos de lentes para automoción, Wintop Optics ofrece a sus clientes un control de calidad riguroso, evaluación del diseño óptico y selección de lentes a medida para cada proyecto. Podemos proporcionar diferentes opciones de estructura de lentes, incluyendo soluciones M7, M8, M9, M10, M12 y AA, según el diseño del módulo de la cámara y los requisitos de la aplicación.

Si está desarrollando un proyecto de módulo de cámara ADAS, envíenos el modelo de su sensor, el campo de visión (FOV), la resolución, la estructura y los requisitos de la aplicación. Nuestro equipo podrá recomendarle la lente de cámara automotriz más adecuada.

Teléfono/WhatsApp: +86 15302689906
Correo electrónico: yorty@yuntal.com

Preguntas frecuentes

1. ¿Qué información debo proporcionar para elegir la lente de la cámara ADAS?

Para recomendar una lente de cámara ADAS adecuada, generalmente necesitamos el modelo del sensor, su tamaño, la resolución, el campo de visión (FOV), la distancia de trabajo, la estructura de la lente, el escenario de aplicación y el entorno operativo. Si el proyecto tiene requisitos de resistencia al agua, infrarrojos, temperatura o vibraciones, también se deben proporcionar estos detalles.

2. ¿Se puede utilizar una misma lente para diferentes aplicaciones ADAS?

No siempre. Las aplicaciones de visión trasera, visión periférica, visión frontal, DMS, OMS y CMS pueden requerir diferentes campos de visión (FOV), control de distorsión, distancia de trabajo, estructura y rendimiento ambiental. La lente debe seleccionarse en función del diseño del módulo de la cámara y los requisitos de la aplicación.

3. ¿Qué importancia tiene el control de la distorsión en los objetivos de las cámaras ADAS?

El control de la distorsión es importante porque los sistemas ADAS dependen de la información de la imagen para la detección de objetos, el reconocimiento de carriles y el análisis del entorno. Una lente de baja distorsión ayuda a mantener una estructura de imagen más precisa, especialmente cerca de los bordes.

4. ¿Se puede personalizar la lente según nuestros requisitos de sensor y campo de visión (FOV)?

Sí. La selección o personalización de la lente se puede evaluar según el modelo de sensor, el tamaño del sensor, el campo de visión (FOV), la resolución, la estructura mecánica y el escenario de aplicación. Para proyectos de cámaras para automóviles, se deben considerar conjuntamente el rendimiento óptico y la fiabilidad mecánica.

5. ¿Qué estructuras de lentes están disponibles para los módulos de cámaras de automóviles?

Los distintos módulos de cámaras para automóviles pueden utilizar diferentes estructuras de lentes, como M7, M8, M9, M10, M12 y soluciones de lentes AA. La estructura adecuada depende del tamaño del módulo, los requisitos ópticos, el método de ensamblaje y el entorno de aplicación.

6. ¿Las lentes de las cámaras ADAS necesitan ser resistentes al agua o a altas temperaturas?

Depende de la aplicación. Las cámaras exteriores para automóviles, como las de visión trasera, visión periférica y estacionamiento, generalmente requieren resistencia al agua, al polvo, a la temperatura y a las vibraciones. Las cámaras interiores, como las DMS u OMS, pueden centrarse más en la captura de imágenes a corta distancia, el rendimiento infrarrojo y las condiciones de poca luz.
