¿Cómo comprobar la calidad de los objetivos de las cámaras? Una guía práctica para objetivos industriales y M12.

En los sistemas de imagen modernos, la calidad del objetivo de la cámara afecta directamente a la nitidez, la precisión y el rendimiento del sistema. Tanto si el objetivo se utiliza en robótica, cámaras de seguridad inteligentes, drones o sistemas de visión industrial, un rendimiento óptico fiable es fundamental.

Al adquirir lentes de un fabricante profesional de lentes para cámaras o de un Proveedor experimentado de lentes M12Comprender cómo se prueba la calidad de las lentes puede ayudarle a elegir la solución óptica adecuada para su proyecto.

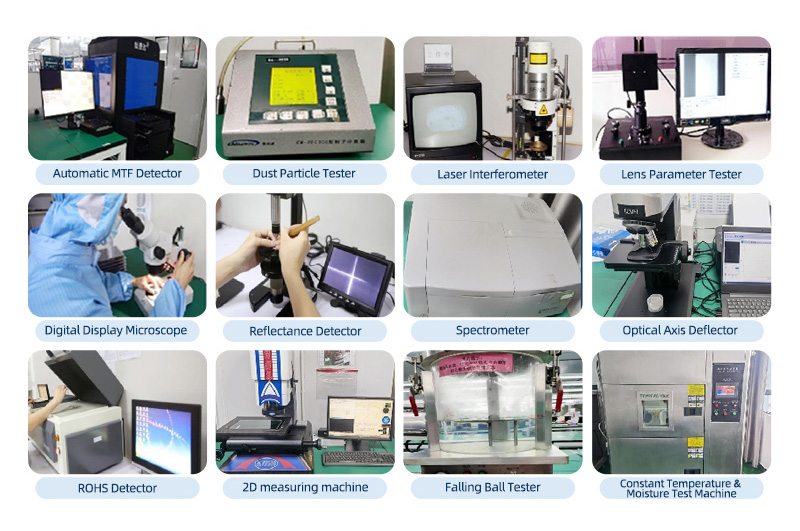

Este artículo presenta los métodos más importantes que utilizan las fábricas profesionales de objetivos M12 para probar y evaluar la calidad de los objetivos de las cámaras.

1. Pruebas de resolución y nitidez de imagen

Las pruebas de resolución determinan con qué nitidez un objetivo puede reproducir detalles finos. Es uno de los indicadores más importantes del rendimiento de un objetivo, especialmente para aplicaciones como la visión artificial y las cámaras de IA.

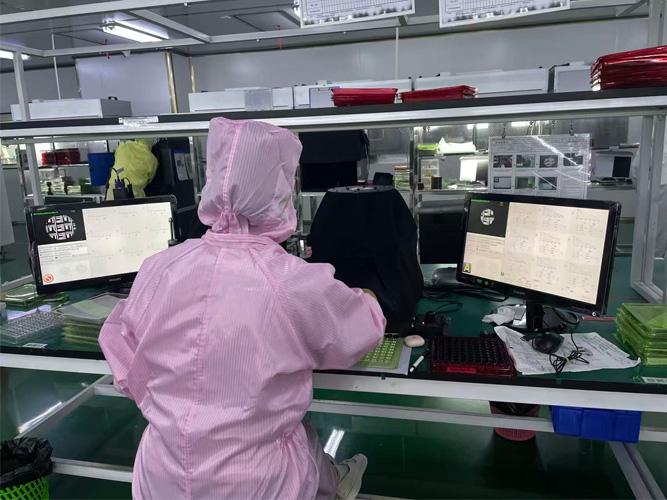

Los fabricantes suelen realizar pruebas de MTF (Función de Transferencia de Modulación) para medir el contraste de la imagen en diferentes frecuencias espaciales.

Por ejemplo, una lente de placa M12 de alta resolución diseñada para inspección industrial debe mantener una gran nitidez de imagen no solo en el centro, sino también hacia los bordes del encuadre.

Si el objetivo está diseñado para un sensor M12 de 1/3 de pulgada y gran apertura, las pruebas de resolución garantizan que el objetivo pueda aprovechar al máximo la capacidad de píxeles del sensor sin degradación de la imagen.

2. Verificación del campo de visión

El campo de visión (FOV) determina qué parte de la escena puede capturar una cámara. La medición precisa del FOV es especialmente importante para los objetivos gran angular utilizados en robótica y sistemas de vigilancia.

A Lente gran angular M12 para visión robótica Pueden ofrecer ángulos de visión extremadamente amplios para ayudar a los sistemas autónomos a percibir su entorno.

Durante las pruebas, los equipos de medición óptica verifican si el campo de visión real coincide con las especificaciones de diseño. Incluso pequeñas desviaciones pueden afectar la precisión del posicionamiento en sistemas robóticos o de inspección automatizada.

Los fabricantes fiables de objetivos industriales M12 para cámaras realizan una estricta verificación del campo de visión tanto en la fase de desarrollo como en la de producción.

3. Análisis de distorsión

Los objetivos gran angular introducen de forma natural cierta distorsión, especialmente distorsión de barril. Sin embargo, una distorsión excesiva puede afectar negativamente a la interpretación de la imagen y a la precisión de las mediciones.

Los ingenieros suelen evaluar la distorsión fotografiando gráficos de cuadrícula o patrones de calibración. Posteriormente, un software óptico especializado analiza cuánto se desvían las líneas de sus posiciones previstas.

Una lente gran angular M12 bien diseñada para visión robótica equilibra amplios ángulos de visión con una distorsión controlada, lo que garantiza imágenes utilizables para algoritmos de IA y navegación visual.

4. Pruebas de apertura y rendimiento en condiciones de poca luz

El tamaño de la apertura determina la cantidad de luz que puede captar un objetivo. Las aperturas más grandes permiten a la cámara capturar imágenes más brillantes en entornos con poca luz.

Por ejemplo, un sensor de 1/3 con lente M12 de gran apertura se utiliza con frecuencia en cámaras de seguridad, dispositivos de vigilancia nocturna y sistemas de tráfico inteligentes.

Las pruebas suelen incluir la evaluación del brillo de la imagen, el nivel de ruido y la nitidez en condiciones de baja iluminación.

Un objetivo M12 bien diseñado para condiciones de poca luz en sistemas de cámaras de seguridad debe mantener una imagen nítida a la vez que minimiza el ruido y la borrosidad por movimiento.

5. Compatibilidad de sensores y pruebas CRA

Los sensores CMOS modernos requieren una cuidadosa selección de lentes para lograr un rendimiento óptimo. Un parámetro importante es el ángulo del rayo principal (CRA).

Si el CRA es demasiado grande, la luz puede llegar al sensor en un ángulo inadecuado, lo que provoca sombreado o pérdida de calidad de la imagen.

Al diseñar lentes para sensores como los sensores de imagen de 1/3 de pulgada, los ingenieros optimizan la trayectoria óptica para garantizar la compatibilidad.

Esto es especialmente importante al desarrollar una lente de cámara M12 con sensor de 1/3 para cámaras de visión artificial o dispositivos de imagen de IA compactos.

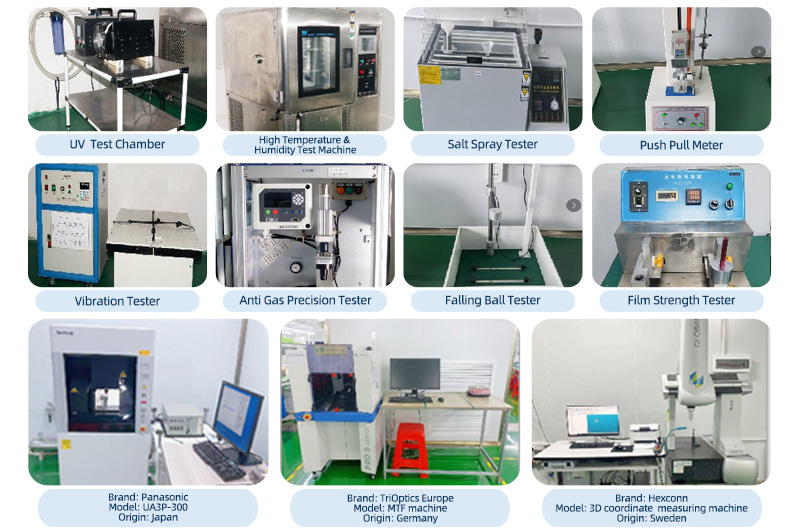

6. Pruebas de fiabilidad mecánica y medioambientales

Los objetivos de las cámaras también deben resistir las condiciones del mundo real. Esto es especialmente importante para los objetivos utilizados en vehículos, drones y equipos industriales.

Los fabricantes profesionales realizan pruebas de fiabilidad que incluyen:

• pruebas de vibración

• ciclo de temperatura

• exposición a la humedad

• pruebas de choque mecánico

Un objetivo de cámara industrial M12 diseñado para robótica o sistemas automotrices suele contar con una carcasa metálica duradera y un montaje preciso para garantizar una estabilidad a largo plazo.

7. Recubrimiento de lentes y pruebas de transmisión óptica

Los recubrimientos ópticos influyen significativamente en la calidad de la imagen. Los recubrimientos antirreflectantes multicapa mejoran la transmisión de la luz y reducen los reflejos no deseados.

Los equipos de prueba miden la eficiencia con la que la luz atraviesa los elementos de la lente y verifican la uniformidad del recubrimiento.

Los recubrimientos de alta calidad ayudan a reducir los reflejos, mejorar el contraste y garantizar un rendimiento de imagen estable para aplicaciones como cámaras de IA, sistemas de inspección industrial y dispositivos de vigilancia inteligentes.

Cómo elegir el fabricante de lentes M12 adecuado

Más allá de los métodos de prueba, seleccionar un socio de fabricación fiable es fundamental para lograr una calidad de lente uniforme.

Un proveedor óptico profesional debe ofrecer:

• capacidades avanzadas de diseño óptico

• procesos de fabricación de precisión

• estrictos estándares de inspección de calidad

• Soluciones de lentes personalizadas para sensores y aplicaciones específicas.

Ya sea que necesite una lente gran angular M12 para visión robótica, Sensor de 1/3" con lente M12 de gran aperturaYa sea para una cámara de seguridad con objetivos M12 de baja luminosidad o para otras similares, trabajar con un fabricante óptico experimentado garantiza un rendimiento estable y un suministro a largo plazo.

Conclusión

Las pruebas de calidad de las lentes de las cámaras implican una combinación de mediciones ópticas, verificación de la compatibilidad del sensor, pruebas de fiabilidad mecánica e inspección del recubrimiento.

Estos métodos de evaluación ayudan a garantizar que los objetivos de cámara M12 modernos cumplan con los exigentes requisitos de la robótica, la visión artificial, la inspección industrial y los sistemas de vigilancia.

Al comprender cómo se prueban las lentes, los ingenieros y los compradores pueden elegir con confianza componentes ópticos de alto rendimiento que ofrezcan resultados de imagen fiables en aplicaciones del mundo real.
