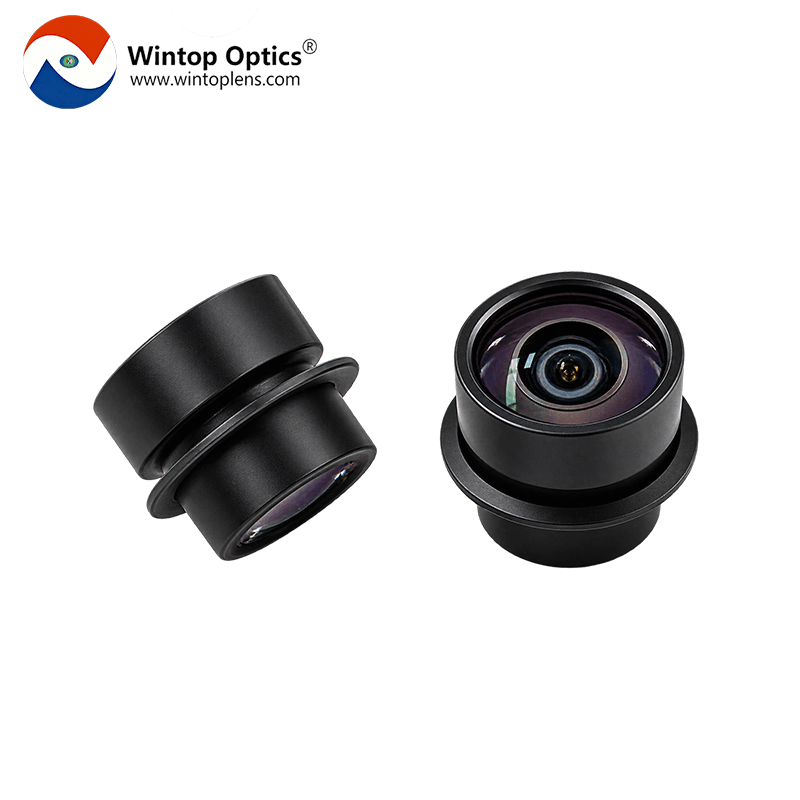

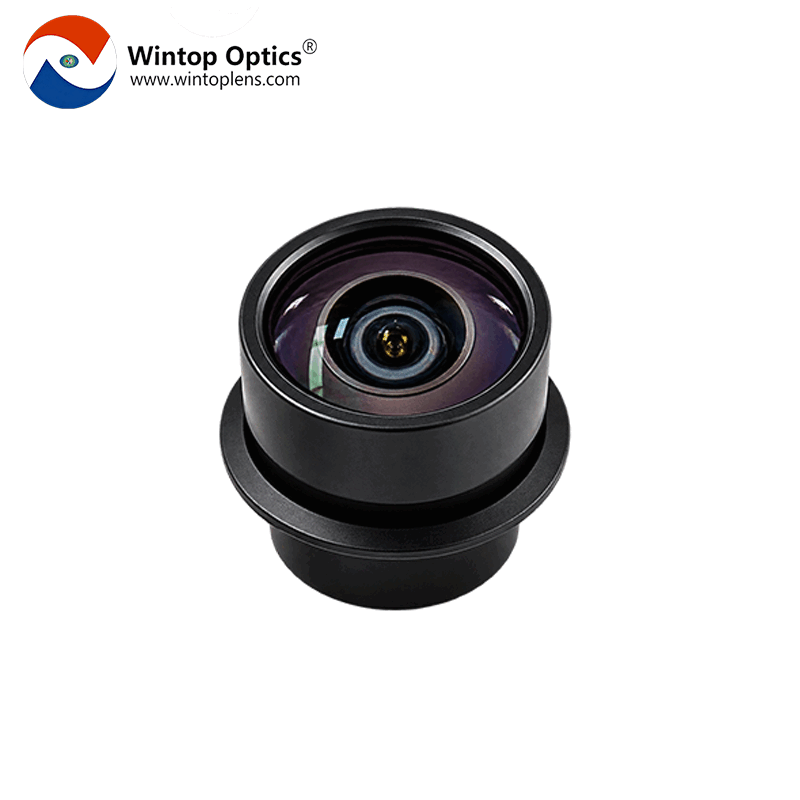

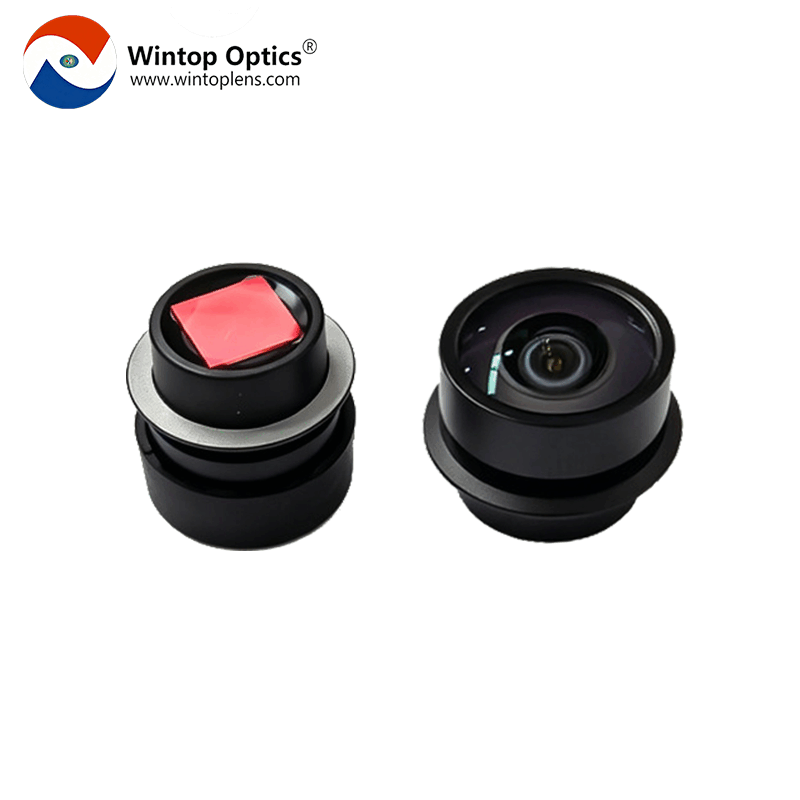

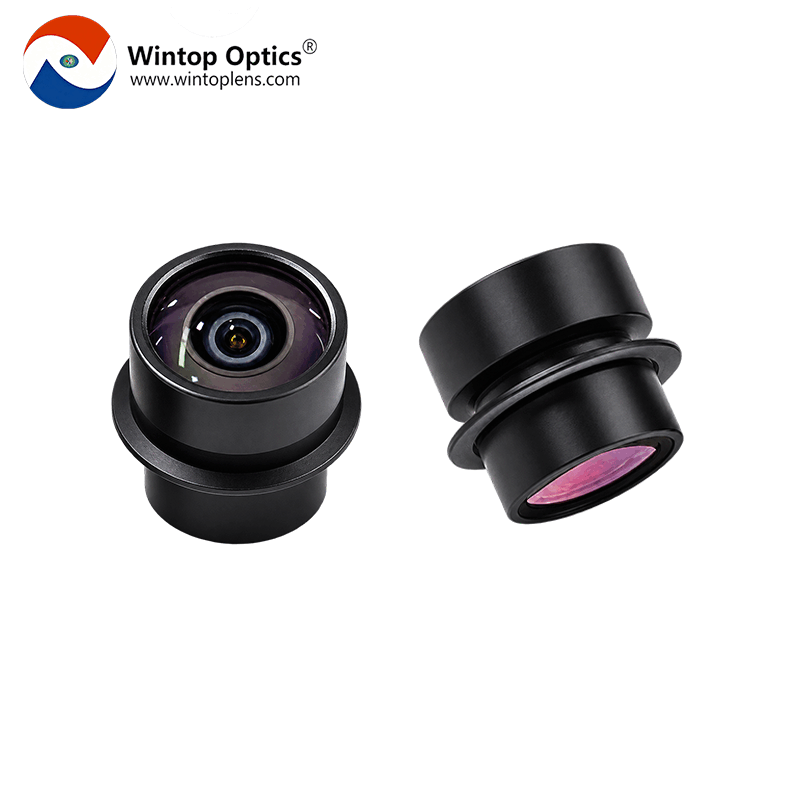

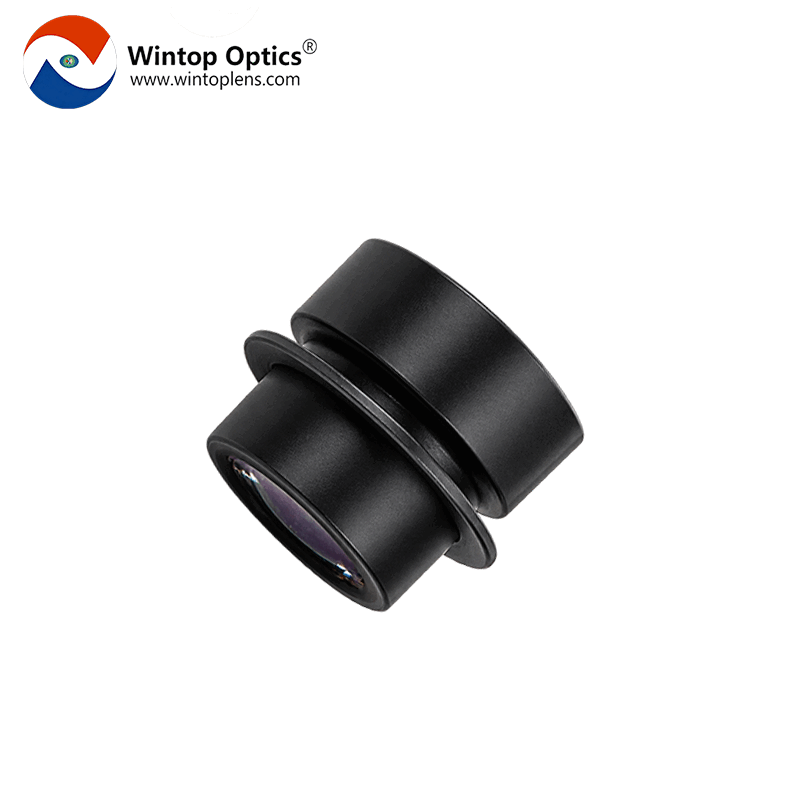

Lente de visión robótica gran angular de 1,79 mm F2.0 y 162° para automatización industrial YT-7760-C1-A

YT-7760-C1-A:Lente de visión robótica ultra gran angular de 1,79 mm F2.0, campo de visión de 162°, 5 MP para AGV/AMR

Amplíe el campo de visión de su robot con imágenes de gran angular.

Diseñado para visión robótica, procesamiento de imágenes integrado y automatización industrial, este objetivo gran angular compacto ofrece un campo de visión diagonal de 162° y una distancia focal efectiva de 1,79 mm. Ayuda a los sistemas robóticos a capturar un entorno más amplio para la percepción del entorno, la detección de objetos y la adquisición de datos visuales.

Con una apertura F2.0 y una estructura óptica 2G4P, este objetivo es adecuado para evaluar sistemas de visión compactos utilizados en pinzas robóticas, brazos robóticos industriales, equipos de inspección automatizados y aplicaciones AGV/AMR. Su idoneidad depende de la compatibilidad con el sensor, los requisitos de instalación y la validación del rendimiento a nivel de sistema.

1. Campo de visión diagonal ultra amplio de 162°.

La YT-7760-C1-A ofrece un campo de visión horizontal de 144°, un campo de visión vertical de 100° y un campo de visión diagonal de 162°. Este amplio rango de visión permite que un sistema de cámara capture una amplia zona desde una única posición de montaje.

Permite la percepción robótica del entorno, la monitorización de escenas a corta distancia, la detección de objetos y la recopilación de datos visuales. La cobertura real del campo depende del sensor de imagen, la orientación de la cámara, la posición de instalación y el entorno circundante.

2. Gran apertura F2.0 para fotografía en interiores

La apertura máxima de F2.0 permite que la luz llegue al sensor de imagen, lo que facilita la captura de imágenes en entornos industriales interiores con iluminación limitada o irregular.

Para visión robótica En estos sistemas, un brillo de imagen adecuado puede ayudar a los algoritmos de procesamiento de imágenes a identificar objetos e interpretar las escenas circundantes. El rendimiento real en condiciones de poca luz también depende de la sensibilidad del sensor, los ajustes de exposición, las condiciones de iluminación y el procesamiento de la cámara.

3. Compatibilidad con resolución de 5 MP.

El modelo YT-7760-C1-A está diseñado para un sensor de imagen de 1/2,6 pulgadas, con una resolución de referencia de 1920 × 1200 y un tamaño de píxel de 3 μm. La especificación del producto indica una resolución máxima de 5 MP.

Para obtener un rendimiento de imagen óptimo, el objetivo debe evaluarse con el sensor y el módulo de cámara previstos. Durante la integración del sistema, se debe verificar la compatibilidad con el sensor, la cobertura del círculo de imagen, la calidad de imagen en los bordes y el rendimiento de la resolución.

4. Diseño óptico compacto para una fácil integración.

Con una longitud óptica total de 15,00 mm y un diámetro exterior de Φ14 mm, el YT-7760-C1-A está diseñado para conjuntos de cámaras compactas donde el espacio de instalación es limitado.

Su formato compacto permite su integración en brazos robóticos, pinzas, equipos de visión embebida y otros sistemas de imagen con espacio limitado. Antes del montaje, se deben confirmar la interfaz de montaje de la lente y las dimensiones mecánicas con el plano de ingeniería más reciente.

5. Estructura óptica 2G4P

El modelo YT-7760-C1-A presenta una configuración óptica 2G4P, que combina dos elementos de vidrio y cuatro elementos de plástico en un conjunto óptico compacto.

La distorsión de TV especificada es del -22 %. Dado que las aplicaciones de imagen de gran angular pueden tener requisitos específicos de precisión geométrica, el rendimiento de la distorsión debe evaluarse según la aplicación prevista. Para tareas que requieren mediciones precisas, puede ser necesaria una calibración adecuada o la corrección de la distorsión mediante software.

6. Aplicaciones versátiles en robótica y automatización industrial.

El YT-7760-C1-A puede evaluarse para una variedad de aplicaciones de visión robótica e imágenes industriales, que incluyen:

• Percepción ambiental de AGV y AMR

• Visión de la pinza robótica y del efector final

• Sistemas de visión para brazos robóticos industriales

• Detección de objetos y piezas de trabajo a corta distancia

• Inspección visual automatizada

• Adquisición robótica de datos visuales

La idoneidad de la aplicación final depende de la compatibilidad del sensor, el rendimiento óptico, las condiciones de montaje, la iluminación y la validación a nivel de sistema.

Wintop Optics: Su socio en soluciones para lentes de visión.

Óptica Wintop Nos especializamos en lentes ópticas para visión robótica, visión artificial, imagen automotriz y otras aplicaciones de cámaras integradas. Ayudamos a nuestros clientes a evaluar las especificaciones de las lentes e identificar soluciones ópticas adecuadas según el formato del sensor, el campo de visión, las limitaciones mecánicas y los requisitos de la aplicación.

Póngase en contacto con Wintop Optics para hablar sobre el modelo YT-7760-C1-A, solicitar las especificaciones del producto o explorar la evaluación de muestras y las soluciones ópticas personalizadas para su proyecto.

Preguntas frecuentes

1. ¿Cuál es la distancia focal de la lente de visión robótica YT-7760-C1-A?

El YT-7760-C1-A cuenta con una distancia focal efectiva de 1,79 mm y una apertura máxima de F2.0, lo que lo hace adecuado para evaluar aplicaciones de imágenes de gran angular en sistemas de visión robótica compactos.

2. ¿Cuál es el campo de visión del YT-7760-C1-A?

El objetivo ofrece un campo de visión horizontal de 144°, un campo de visión vertical de 100° y un campo de visión diagonal de 162°. El campo de visión real puede variar según el sensor de imagen y la configuración de la cámara.

3. ¿Qué sensores de imagen son compatibles con este objetivo?

El objetivo está diseñado para un sensor de 1/2,6 pulgadas. La especificación de referencia del sensor es de 1920 × 1200 píxeles con un tamaño de píxel de 3 μm, mientras que la tabla de especificaciones del producto indica una resolución máxima de 5 MP. Se recomienda verificar la compatibilidad con el sensor y el módulo de cámara previstos.

4. ¿Se puede utilizar el YT-7760-C1-A para sistemas de visión AGV y AMR?

Sí, puede evaluarse para la percepción ambiental de vehículos guiados automáticamente (AGV) y robots móviles autónomos (AMR), la obtención de imágenes relacionadas con la navegación robótica y la adquisición de datos visuales. La idoneidad final depende de los requisitos del campo de visión del sistema, la compatibilidad de los sensores, las condiciones de montaje y las necesidades de procesamiento de imágenes.

5. ¿Cuáles son las dimensiones y la estructura óptica de esta lente?

La lente tiene una longitud óptica total de 15,00 mm, un diámetro exterior de Φ14 mm y una estructura óptica 2G4P compuesta por dos elementos de vidrio y cuatro de plástico. Por favor, confirme la interfaz de montaje y el plano mecánico antes de la integración.

6. ¿Es el YT-7760-C1-A adecuado para entornos con poca luz?

La apertura máxima de F2.0 permite captar luz en interiores con iluminación limitada. El rendimiento real en condiciones de poca luz depende del sensor de imagen, los ajustes de exposición, las condiciones de iluminación y el procesamiento de la cámara. Se recomienda realizar pruebas de aplicación antes de su uso.
